پیکربندی روترهای سیسکو


VLAN ها broadcast domains را در محیط شبکه (LAN) تقسیم میکنند،اگر host در یک VLAN نیاز به برقراری ارتباط با host در VLAN دیگری دارد و ترافیک باید از نوع route بین آن ها باشد،به این فرایند Inter-VLAN routing میگوییم.این عمل در سویچ های Catalyst به وسیله سویچ های لایه 3 انجام میشود .
(Switch virtual interface(SVI
این مقاله به شما کمک می کند تا به راحتی پیکر بندی و عیب یابی را مرحله به مرحله انجام دهید .
(توجه کنید که این متن مربوط به Catalyst 3550 میباشد، هر چند مفاهیم در سویچ های دیگر نیز بکار میرود)

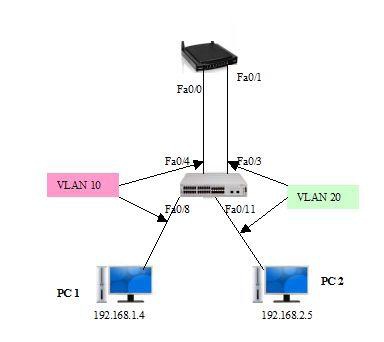

وقتی InterVLAN routing را برای اولین بار پیکر بندی میکنیم ، فرض میکنیم سویچ SW1 که میخواهد متصل شود به روتر همانطور که در شکل زیر میبینیم .

روتر R1 به سویچ پورت های F0/4 و F0/3 متصل میباشد، که به ترتیب برای VLAN 10 و VLAN 20 پیکربندی شده است .




نمونه ای از پیکربندی اینترفیس SW1

SW1#config t
SW1(config)#vlan 10
SW1(config-vlan)#vlan 20
SW1(config-vlan)#exit
SW1(config)#interface fa0/8
SW1(config-if)#switchport access vlan 10
SW1(config-if)#interface fa0/4
SW1(config-if)#switchport access vlan 10
SW1(config-if)#interface fa0/11
SW1(config-if)#switchport access vlan 20
SW1(config-if)#interface fa0/3
SW1(config-if)#switchport access vlan 20
SW1(config-if)#end
SYS-5-CONFIG_I: configured from console by console#
#SWI




در مثال بالا اینترفیس F0/4 و F0/8 در VLAN 10 با استفاده از دستور switchport access vlan 10 (Command) پیکربندی شده اند.در فرایندی مشابه VLAN20 در F0/3 و F0/11 بر روی SW1 پیکربندی شد .
برای ذخیره کردن پیکربندی از دستور copy running-config startup-config (Command) در مد privileged EXEC استفاده میکنیم .
نمونه ای از پیکربندی اینترفیس روتر R1

R1#config t
R1(config)#interface fa0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shut
….
R1(config-if)#interface fa0/1
RI(config-if)#ip address 192.168.2.1 255.255.255.0
RI(config-if)#no shut
RI(config-if)#end

با توجه به شکل نشان داده شده در بالا هر روتر اینترفیس fa0/0 و fa0/1 متعلق به subnet های متفاوت و پیکربندی شده با ip آدرس و subnet mask در مد interface configuration است،دستور no shutdown اینترفیس روتر را فعال میکند .
پس از دستور no shutdown که در interface configuration mode زدیم، پیغام هایی را در خط فرمان (Command Line) شما مشاهده می شود مبنی بر اینکه حالت اینترفیس از down به UP تغییر پیدا کرده و در واقع فعال شده است .
شما میتوانید routing table را با استفاده از دستور show ip route در مد privileged EXEC بررسی کنید،این دستور تمام اینترفیس هایی که متصل هستند به صورت داخلی را نشان میدهد .
همچنین شما میتوانید از دستور show interface در مد privileged EXEC برای بررسی بیشتر در مورد اینترفیس ها و اطلاعاتی از قبیل diagnostic information ,status ,MAC address,transmit استفاده کنید .
بطور خلاصه :
اگر یک روتر بسته اطلاعاتی (packet) را از اینترفیس F0/0 به مقصد 8.298619291 دریافت کند ، روتر باید شناسایی کند و بسته اطلاعاتی را از طریق اینترفیس F0/1 به بیرون ارسال کند.
